Ficha de proyecto 01 / 25

Shaw Movie City, Fase 1

Vestíbulo y sala de exposiciones

Una matriz de aluminio une un vestíbulo y una sala de exposiciones que antes quedaban divididos por pilares y cambios de nivel.

Tseung Kwan O, Hong KongInteriorismo2018–2021

Crédito KplusK Associates

Sobre el proyecto

Los pilares, los cambios de nivel y los elementos existentes hacían que el vestíbulo y la sala de exposiciones se percibieran como espacios separados.

Utilizamos una matriz ondulante de aluminio para unir el techo y la estructura. La matriz también integra la iluminación, la climatización y las instalaciones eléctricas.

La retícula triangular delimita distintas zonas sin levantar paredes. Las baldosas de gran formato ayudan a que las salas se lean como un espacio continuo.

Mi trabajo en el proyecto

Dirigí el proyecto desde el diseño hasta su finalización como arquitecto senior, trabajando estrechamente con el cliente, los consultores y los contratistas.

Rediseñé la matriz y desarrollé la mayoría de sus detalles constructivos y planos.

Coordiné el diseño con el equipo de obra para que los paneles, las instalaciones y los acabados encajaran correctamente.

Ubicación: Tseung Kwan O, Hong Kong
Tipo: Interiorismo
Estudio / contexto: KplusK Associates, Hong Kong
Año: 2018–2021
Escala: 3.066 m² / 33.000 ft² de pavimento continuo
Estado: Construido

Trabajé en este proyecto en KplusK Associates.

Obra construida

Fotografías de obra

05 elementos

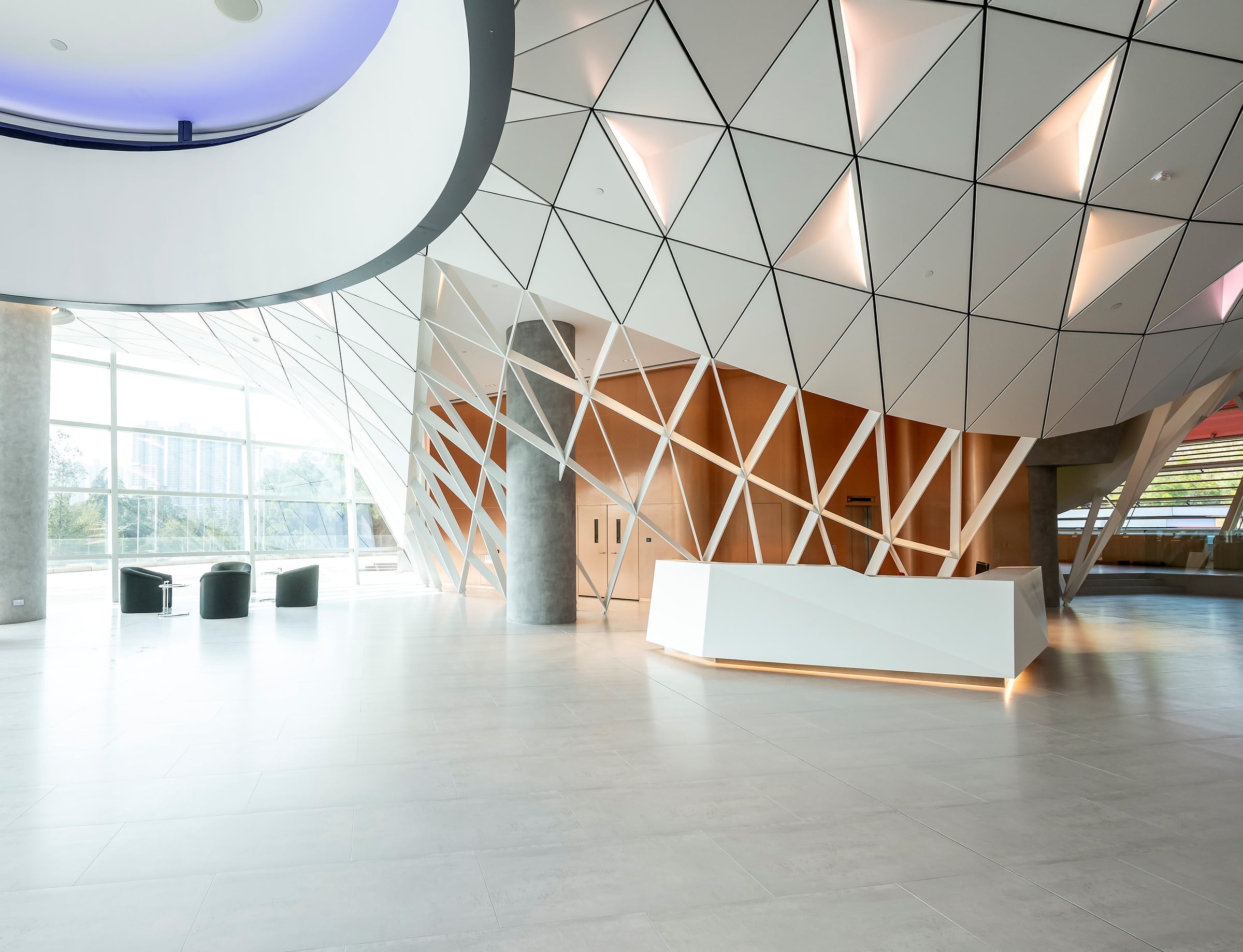

Recepción terminada de Shaw Movie City bajo el techo de aluminio iluminado — 01 Recepción integrada bajo la matriz del techoCrédito KplusK Associates

Espacio de circulación acristalado terminado y enmarcado por elementos estructurales blancos diagonales — 02 Borde acristalado de circulación y sistema de soportes diagonalesCrédito KplusK Associates

Sala terminada con paneles acústicos e iluminación lineal integrada — 03 Sala de proyección con paneles acústicos e iluminación integradaCrédito KplusK Associates

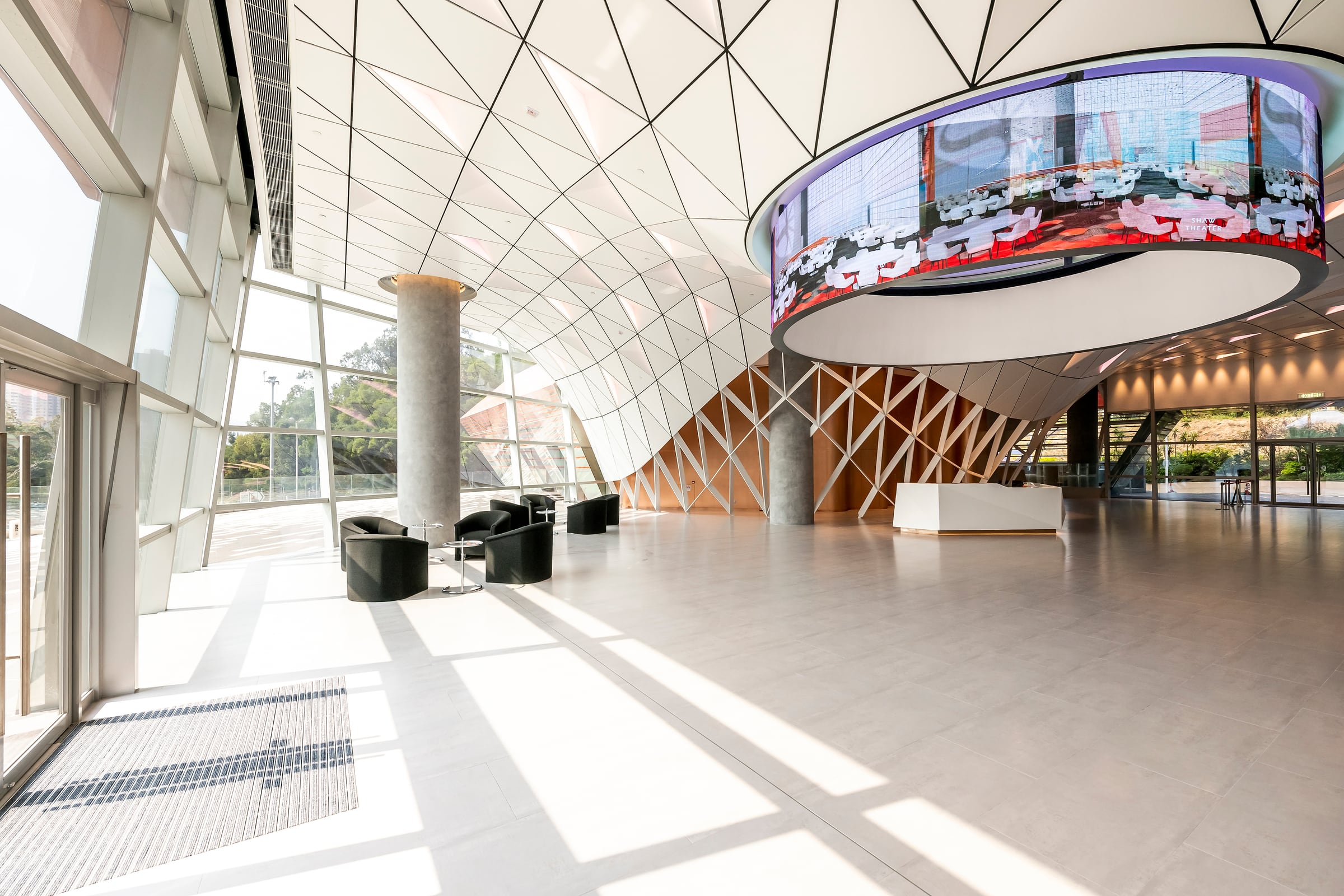

Vestíbulo terminado con la matriz triangular del techo y las columnas ramificadas — 04 Matriz triangular de aluminio y soportes ramificadosCrédito KplusK Associates

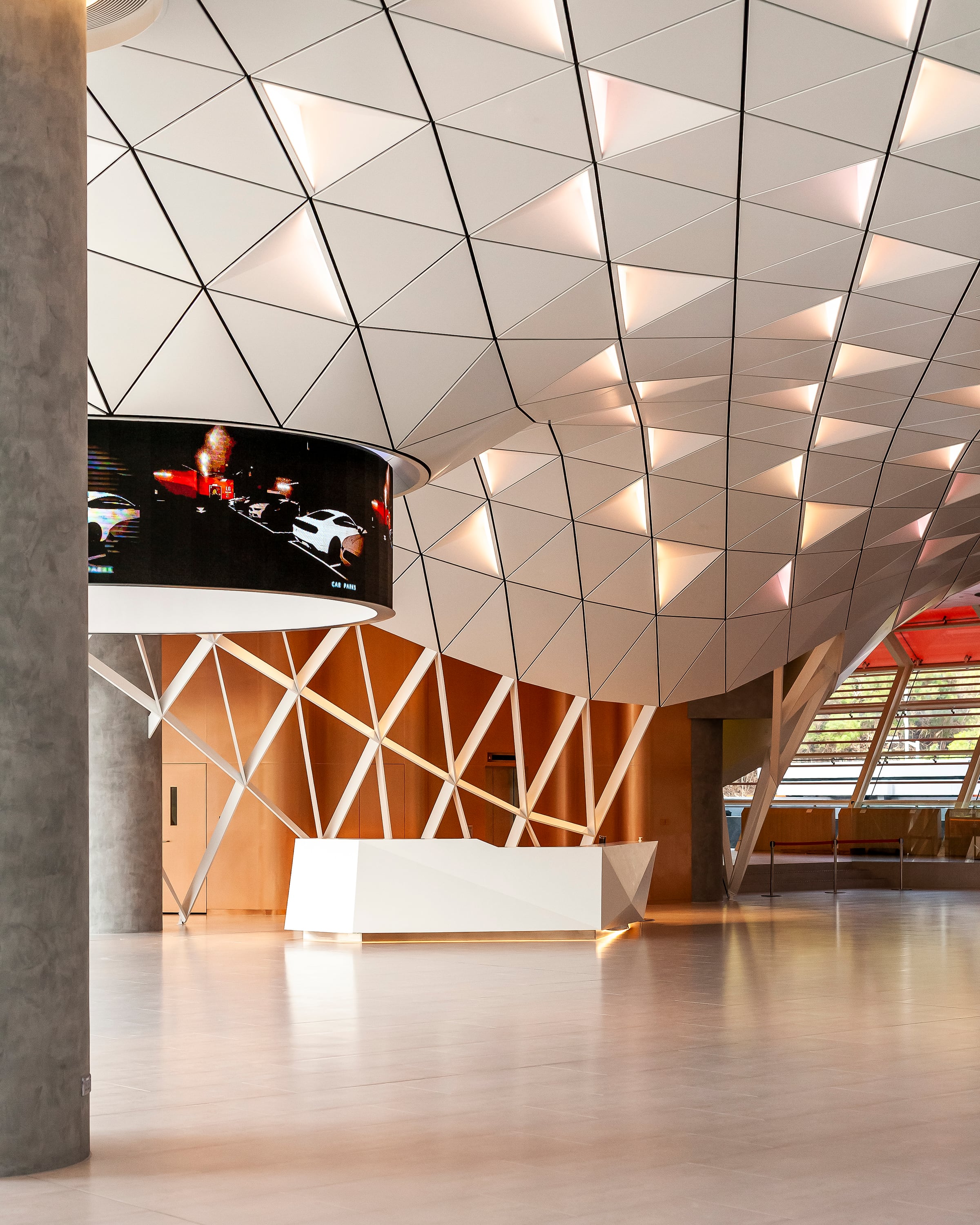

Detalle de los paneles triangulares de aluminio iluminados del techo — 05 Detalle construido de panel e iluminación del techoCrédito KplusK Associates

Desarrollo técnico

Planos y detalles técnicos

04 elementos

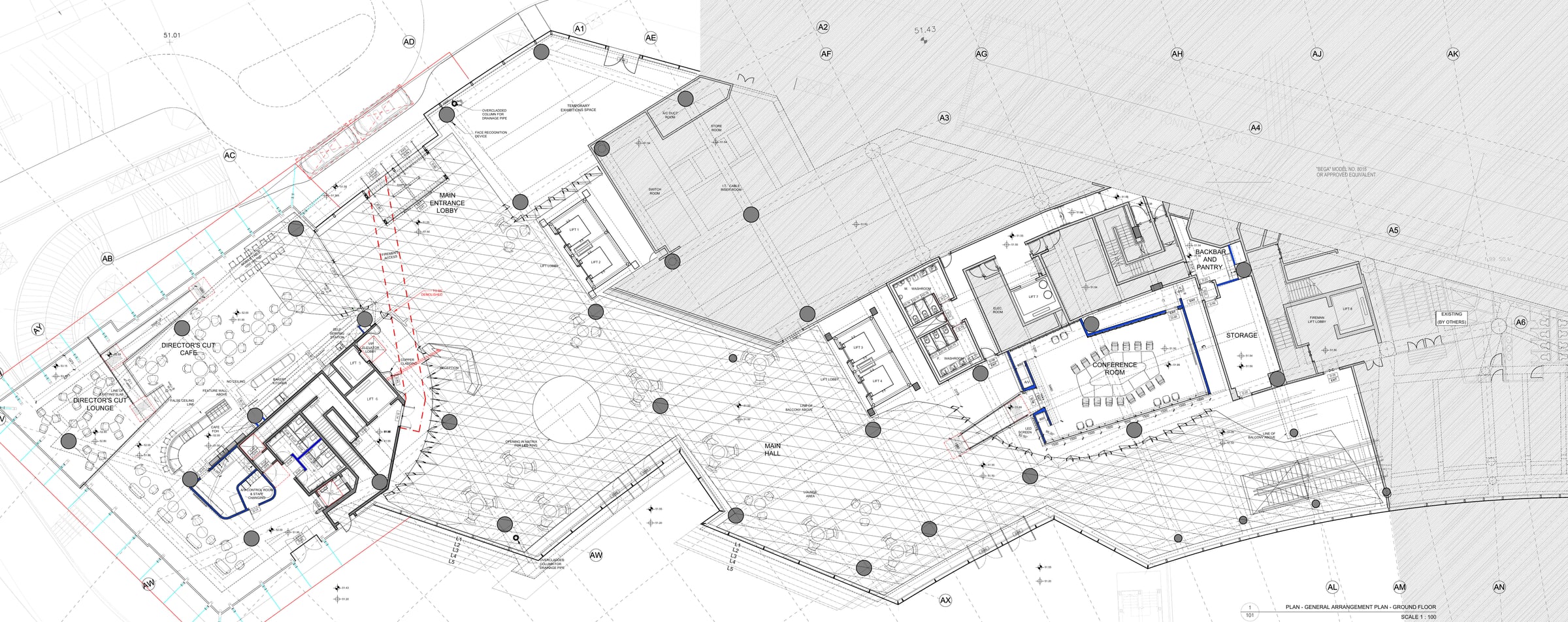

Planta general de distribución de la planta baja de Shaw Movie City Fase 1 — 06 Planta general de distribución, planta bajaCrédito KplusK Associates

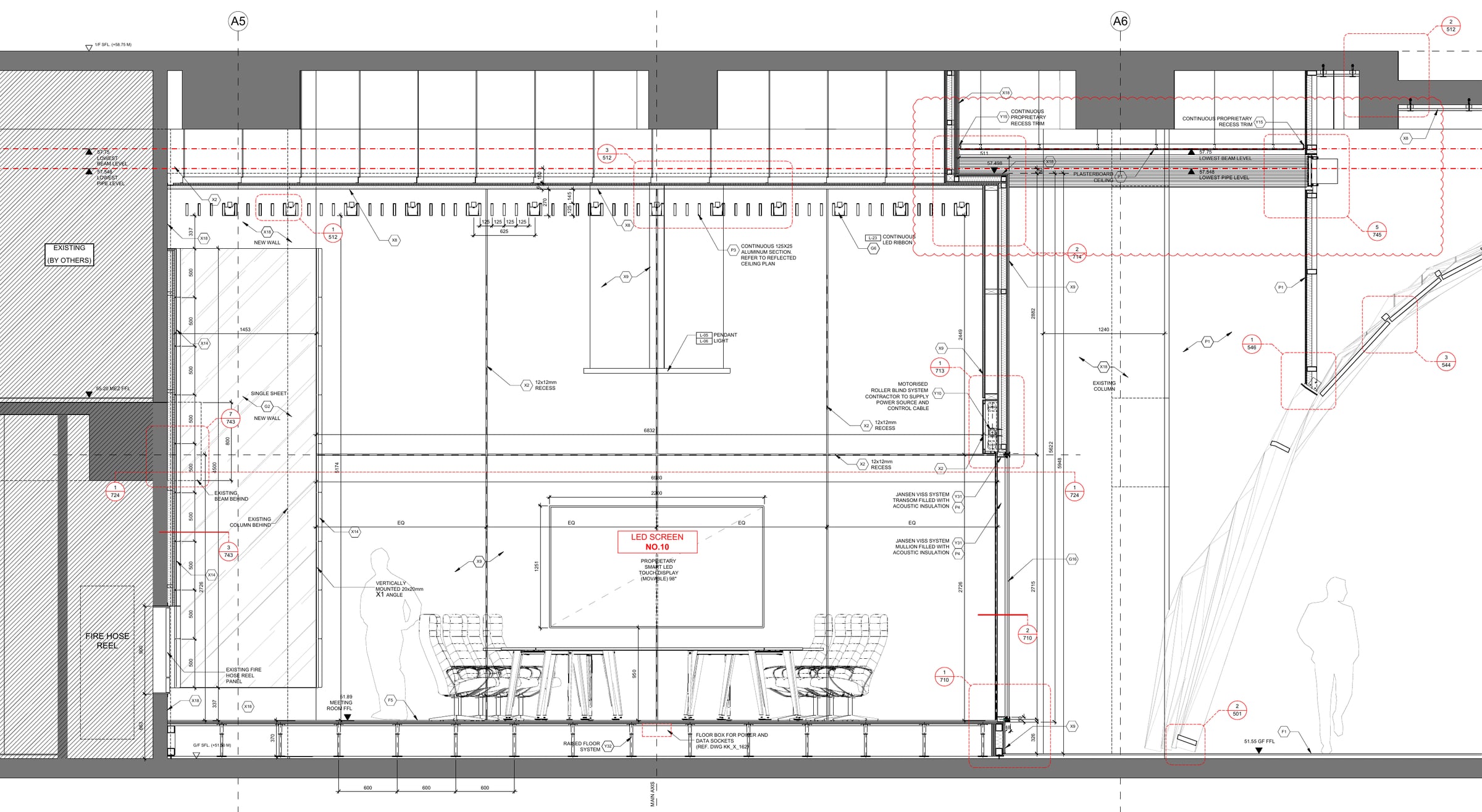

Alzado completo del nuevo muro de la sala de conferencias multimedia de Shaw Movie City — 07 Sala de conferencias multimedia, alzado del nuevo muroCrédito KplusK Associates

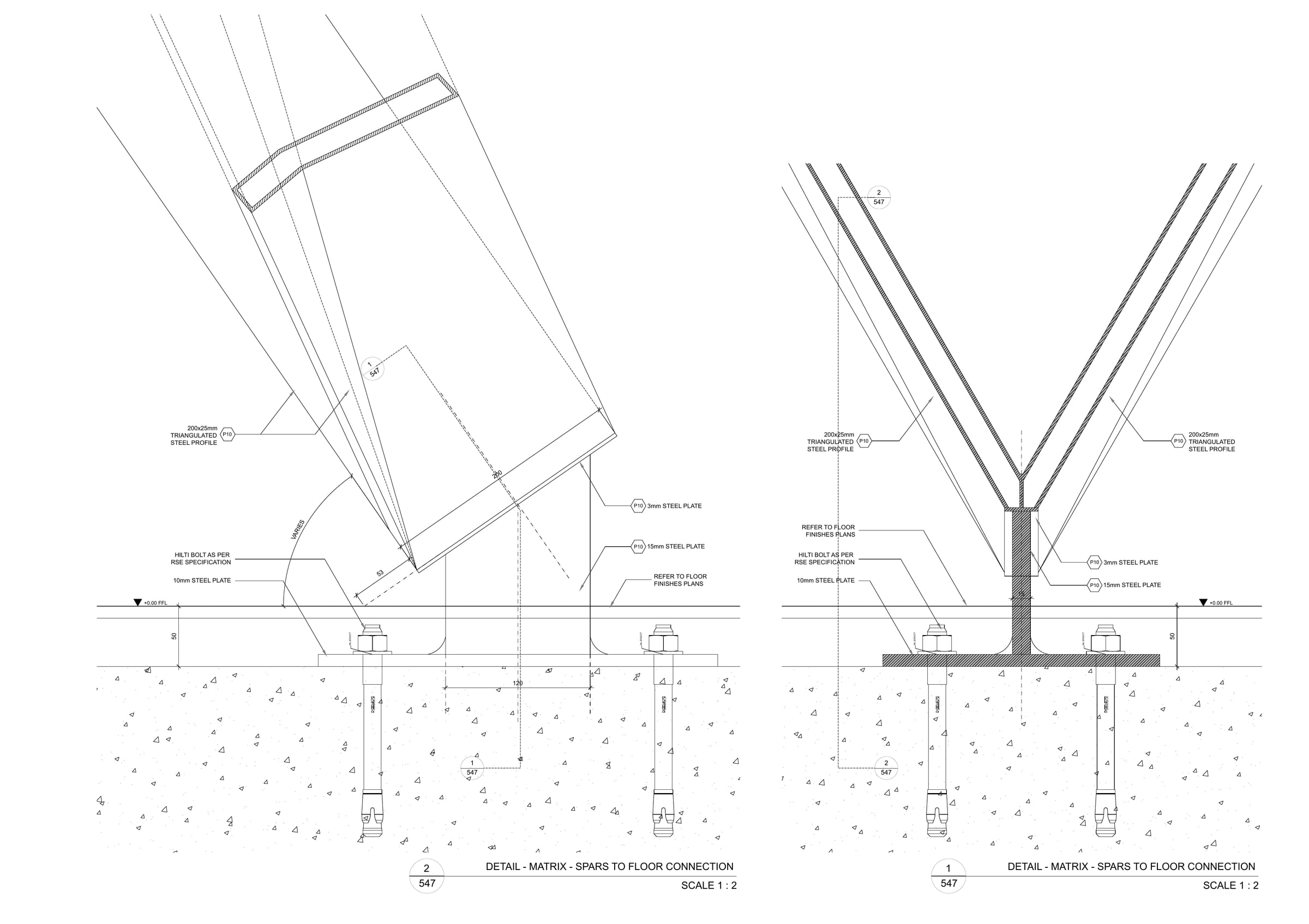

Detalles constructivos de dos condiciones de unión de los montantes de la matriz al suelo — 08 Unión de los montantes de la matriz al suelo, dos condiciones de fijaciónCrédito KplusK Associates

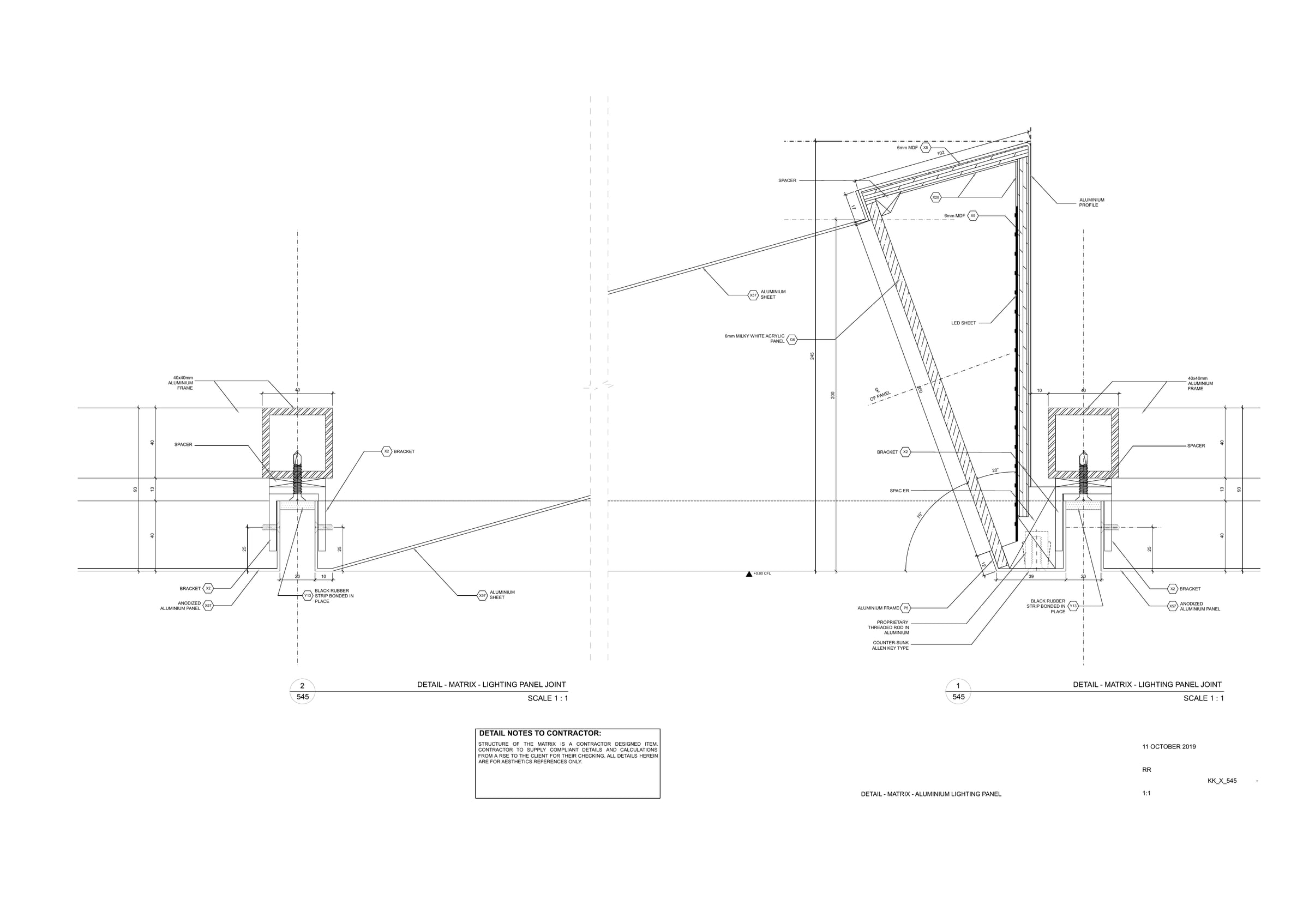

Detalles constructivos de la unión y el bastidor del panel luminoso de la matriz de aluminio — 09 Detalle de unión y bastidor del panel luminoso de la matriz de aluminioCrédito KplusK Associates

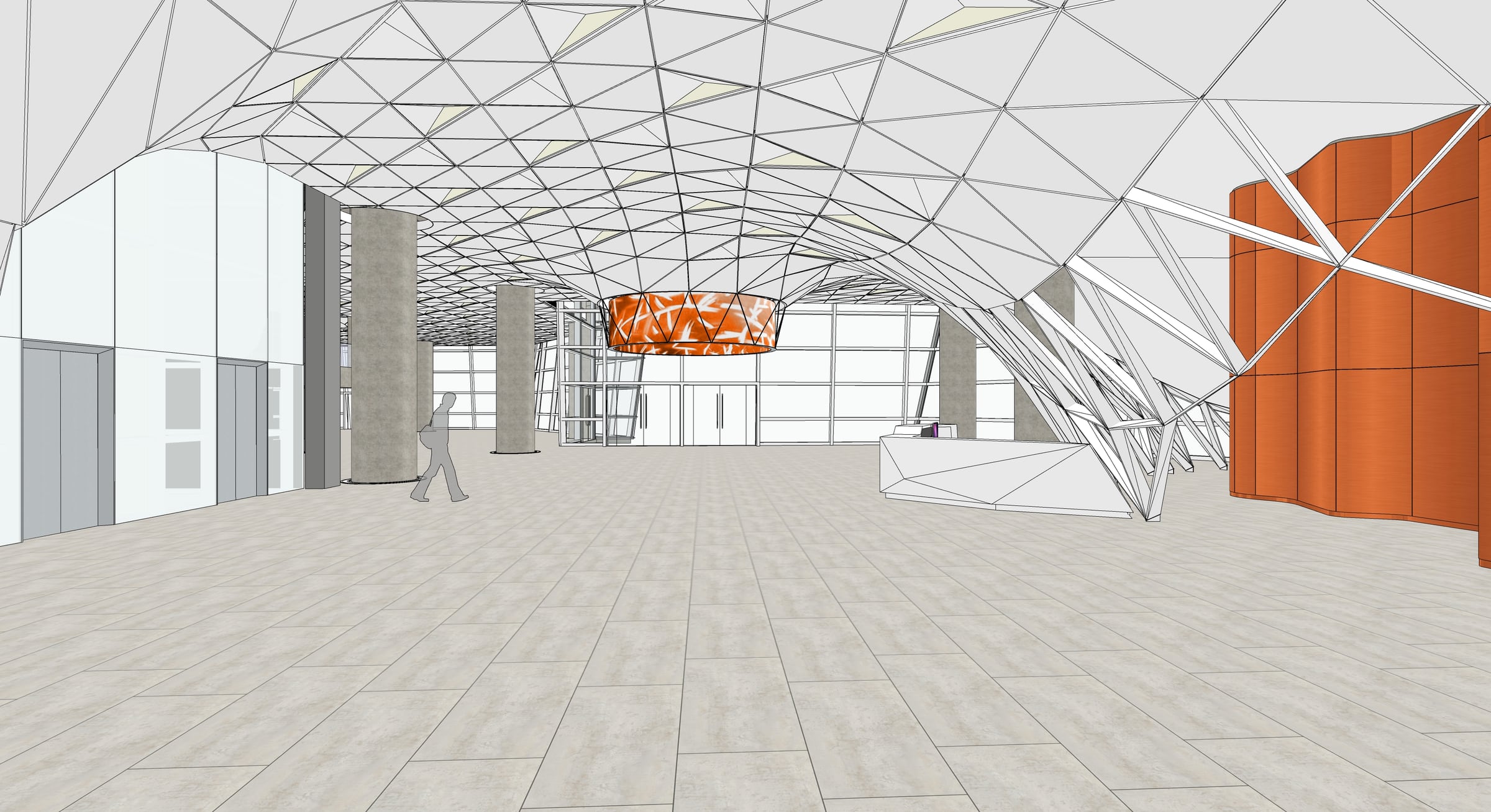

Render inicial del espacio con la matriz triangular ondulante, la recepción y el muro naranja — 10 Estudio espacial de la matriz, la recepción y el borde estructuralCrédito KplusK Associates

Maqueta iluminada a escala real de la matriz triangular de aluminio durante la obra — 11 Maqueta iluminada de la matriz a escala realCrédito KplusK Associates

Modelo técnico de un módulo triangular del techo alrededor de una abertura circular de instalaciones — 12 Estudio del módulo triangular y la integración de instalacionesCrédito KplusK Associates

Vista en planta de la matriz paramétrica triangular desarrollada para Shaw Movie City — 13 Matriz paramétrica: geometría en plantaCrédito KplusK Associates

Modelo técnico tridimensional de la matriz ondulante del techo de Shaw Movie City — 14 Matriz paramétrica: estudio tridimensional de deformaciónCrédito KplusK Associates

Vídeo de la obra terminada

Vídeo del recorrido por el vestíbulo terminado de Shaw Movie City
